Мой товарищ Street-illegal попросил меня реализовать AUX в его Alpine cda 117ri. Суть в том что там свой выход, и под него нужен переходник который стоит 700-1000р, еще и доставка денег стоит. Как это сделать уже были посты на драйве, поэтому Фаннур уже все закупил, а это: джек 3,5mm(2 шт- 150р/шт) и удлинитель аукса 1,20м(80р).

Собственно конец от удлинителя(мама) был отрезан примерно на 15-20см. чтобы вывести в дальнейшем от ГУ через пепельницу. Сам разъем 3,5 который был на удлинителе тоже отрезан, так как решили делать одинаковые концы, осталось примерно 1м. провода, искали что то по мощнее, но пока это все что смогли купить в городе, возможно потом если найдем нормальный провод, то переделаем. Возвращаемся к "маме", жилы очень тоненькие, задача была облудить концы, которые в дальнейшем будут припаяны к пинам.

Слегка зачистил жилы и облудил, в качестве пинов использовали швейные иглы, так как в разъеме очень маленькие отверстия, в ушки которых были продеты жилы и пропаяны, и откусил плоскогубцами лишнее от иглы.

Доброго всем времени суток. И так, была у меня пара трупиков интересных игрушек в виде Alpine CDA 9883R. Одна пала смертью храбрых в неравном бою с “буханкой” (каким-то образом оказалась под колесом), вторая — не пережила КЗ, вплоть до кусками отгоревшего текстолита. Из двух трупиков было собрано одно исправное ГУ, отлично звучащее, с огромным диапазоном настроек, поддержкой CD-чейнджера и прочее-прочее. Но… не было в ней простой вещи, столь привычной для современных магнитол — линейного входа или AUX.

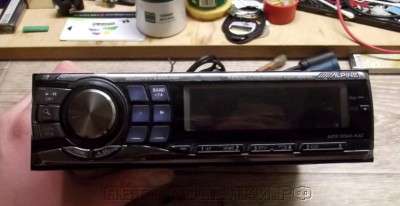

Alpine CDA 9883R

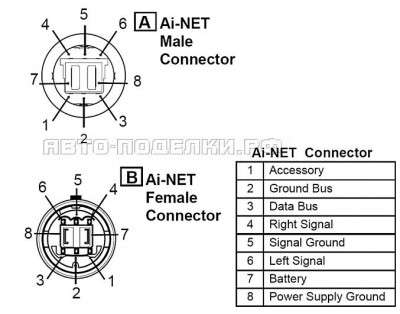

Как вариант реализации была выбрана шина Ai-net. Самый простой способ — купить “папу” и распаять выход в соответствии со схемой:

Читайте также:  Схема генератора ваз приора

Распиновка разъема Ai-net
Но, это не наш метод=) Мы пойдем по длинному и извилистому пути=) Для начала — снимаем корпус ГУ, Причем, заднюю стенку, играющую роль радиатора для УНЧ, откручивать необязательно, она абсолютно не мешается=)

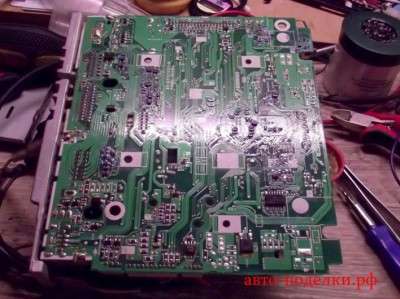

плата

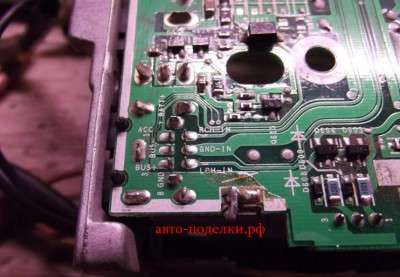

Находим дорожки до гнезда. В нашем случае они даже промаркированы=)

дорожки
Нам потребуются левый канал (LCH-IN), правый канал (RCH-IN) и земля (GND-IN). Думаем, как мы протянем и закрепим сам шнурок, я тянул через вентиляционные отверстия задней стенки, фиксировал стяжками через монтажные отверстия самой платы. Не забываем распиновку разъема jack, если, конечно используем его=) Tip — левый канал, Ring — правый канал, Sleeve — земля.

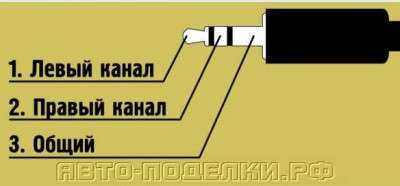

распиновка stereo-jack

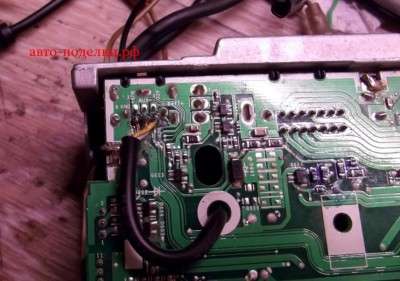

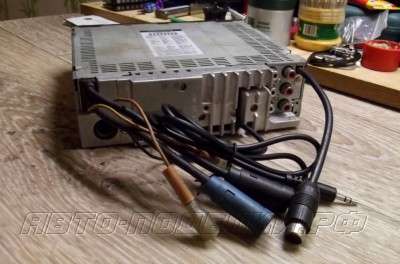

Распаиваем все в соответствии со схемами.

Запускаем, тестируем, работает.

Работает! Собственно, несложное, не занимающее много времени “допиливание”, но позволяет немного облегчить жизнь.

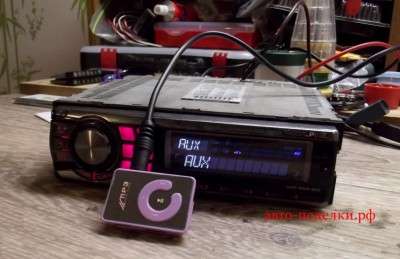

Итоговый вид. Всем спасибо за внимание=)
