Как выставить зажигание на ниве инжектор 21214

Угол опережения зажигания до в.м.т. при частоте вращения коленчатого вала 750-800 мин -1 должен соответствовать данным Приложения 3.

Для проверки момента зажигания имеется три метки 1,2 и 3 (рис. 7-18) на крышке механизма газораспределения и метка 4 на шкиве коленчатого вала, соответствующая в.м.т. поршня в первом и четвертом цилиндре при совпадении с меткой 1 на крышке.

Рис. 7-18. Метки для установки момента зажигания:
1 – метка опережения зажигания на 10°; 2 – метка опережения зажигания на 5°; 3 – метка опережения зажигания на 0°; 4 – метка в.м.т. на шкиве коленчатого вала.

Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке:

  • соедините зажим «плюс» стробоскопа с выводом «плюс» аккумуляторной батареи, зажим «массы» – с выводом «минус» аккумуляторной батареи, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра. Обозначьте мелом для лучшей видимости метку 4 на шкиве коленчатого вала;
  • запустите двигатель и направьте мигающий поток света стробоскопа на метку на шкиве; если момент зажигания установлен правильно, то при холостом ходе двигателя положение метки 4 на шкиве должно соответствовать данным Приложения 3.

Для регулировки момента зажигания остановите двигатель, ослабьте гайку крепления датчика-распределителя зажигания и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус датчика-распределителя следует повернуть против часовой стрелки, а для уменьшения – по часовой стрелке. Затем снова проверьте установку момента зажигания.

Для удобства регулировки момента зажигания на фланце датчика-распределителя зажигания имеются деления и знаки «+» и «-». Одно деление на фланце соответствует восьми градусам поворота коленчатого вала.

Если имеется диагностический стенд с осциллоскопом, то с его помощью тоже можно легко проверить установку момента зажигания, руководствуясь инструкцией по эксплуатации стенда.

Снятый с двигателя датчик-распределитель зажигания устанавливайте на место в следующем порядке:

  • поверните коленчатый вал до начала такта сжатия в первом цилиндре, а затем, продолжая поворачивать коленчатый вал, совместите метку 4 с меткой 3;
  • снимите крышку с датчика-распределителя зажигания и поверните ротор в такое положение, при котором его наружный контакт будет направлен в сторону контакта первого цилиндра на крышке датчика-распределителя;
  • удерживая вал датчика-распределителя от проворачивания, вставьте его в гнездо на блоке цилиндров так, чтобы осевая линия, проходящая через пружинные защелки, была примерно параллельна осевой линии двигателя;
  • закрепите датчик-распределитель на блоке цилиндров, установите крышку, присоедините провода, проверьте и отрегулируйте установку момента зажигания.

Сегодня занимался небольшим ремонтом двигателя, необходимо было совместить метки ВМТ на РВ и КВ. Решил оставить здесь запись, что бы самому не забыть)), а может кому то еще пригодится.
Метка на РВ, она одна такая.

Есть еще крепление отметчика датчика фаз, это нам не надо.

На демпфере КВ немного сложней, в виду труднодоступности (если не снят радиатор). Но посмотрев на снятый шкив, все становится понятно. Можно на ощупь найти место без зуба и против часовой стрелки отсчитать 20 зубьев, там и искать метку.

А так в реальной обстановке. Напротив метки можно маркером поставить риску, будет хорошо видно.

Для ее поиска ничего снимать дополнительно не надо, рука пролазит свободно, довернуть шкив до положения, когда можно удобно нарисовать риску. Ну и в заключении, проще сначала выставить метку на звездочке РВ а потом искать метку на демпфере, будет где то рядом с датчиком коленвала(ДПКВ). Поскольку за один оборот РВ, коленвал делает два оборота, то искать надо в районе +- 5 зубьев.

Замена цепи ГРМ Нива 21214 на инжекторе своими руками, видео

Здесь мы поговорим о самостоятельной замене цепного привода ГРМ на Нива 21214. ГРМ влияет на работу всего автомобиля, поэтому значение данного узла недооценивать не стоит. Замена цепного привода — это достаточно непростой процесс, который, однако, под силу любому автолюбителю, при условии, если он будет соблюдать инструкции и проявит чуточку усердия.

Читайте также:  Как установить подкатной домкрат

Цепь имеет значительные преимущества перед ременной передачей. К ним, в первую очередь, относится ее надежность. Если ремень может порваться, то с цепью это случается крайне редко. Обычно она просто растягивается. Служит она намного дольше ремня, а значит, и менять ее нужно реже. Но все же и цепь не вечна, и через некоторое время ее тоже приходится менять на новую. При самостоятельной замене цепи очень важно правильно выставлять метки и соблюдать технику безопасности.

Когда менять цепь ГРМ?

Производитель не дает четких рекомендаций относительно сроков замены цепи ГРМ на Ниве. Специалисты уверяют, что необходимость замены может возникнуть не раньше, чем через 100 000 км. Но очень важно периодически проводить диагностические процедуры цепной передачи. Вполне может получиться так, что цепь ослабнет. Это будет заметно по характерному звуку, который будет издавать работающий двигатель. Сначала цепь нужно попробовать подтянуть. Если обычным способом сделать это не получится, появляется необходимость замены. В этом случае можно обратиться в сервисный центр, где данный ремонт будет проведен профессионалами, а можно и попробовать сменить цепь самостоятельно. Последний вариант предпочтительнее в плане экономии и получения необходимого опыта.

Если метка на шестерне распредвала не совпадают с меткой на корпусе подшипников, пора принимать меры. Менять цепной привод нужно и в том случае, если на нем появились сколы или трещины. Все это говорит о том, что ваша цепь отслужила положенный ей срок, и ее уже пора заменить.

Итак, вы решили, что будете производить замену самостоятельно. Что вам нужно делать дальше? Прежде всего, отправляйтесь в магазин и купите там новую цепь. Можно проверить качество покупаемой цепи. Берем цепь, кладем ее на ладони плашмя. Если ее провисание превысит 1 см, вам лучше поискать расходник в другом месте. Кроме, собственно, цепи, вы должны будете купить еще и комплект сальников, натяжитель, успокоители, набор прокладок. Затем приготавливаем инструменты, которые пригодятся в работе, и начинаем ремонт.

Замена цепной передачи

  1. Устанавливаем авто на ровную площадку. Открываем капот. Отключаем аккумуляторную батарею. Снимаем воздушный фильтр.
  2. Трос воздушной заслонки следует отключить и отодвинуть. Также необходимо отключить все электрические приводы и патрубок.
  3. Снимаем вентилятор, ремень генератора и валик помпы. Ремень следует подвергнуть тщательному обследованию. При обнаружении на нем глубоких трещин и прочих повреждений его необходимо заменить на новый. Снимаем защиту поддона и тщательно очищаем его крышку.
  4. Снимаем пробку клапанов. Отворачиваем винт звездочки распредвала.
  5. Берем гаечный ключ и откручиваем гайку храповика.
  6. Теперь начинаем прокручивать коленвал до полного совпадения меток на нем и на кожухе двигателя. Следите за тем, чтобы метки также совпали на корпусе подшипников и звездочках распредвала.

7. Затем снимаем кожух, закрывающего мотор. Для этого придется вывернуть несколько болтов. Снимаем успокоитель. Отворачиваем винт крепления насоса, подающего масло. Вынимать винт необходимости нет. Его следует лишь ослабить и оставить на месте.

8. Приступаем к снятию механизма натяжных элементов. Извлекаем магистраль ММ, снимаем датчик давления, после чего можно снимать и сам натяжитель.9. Выворачиваем винт, на шестерне распредвала. Снимаем шестеренку. После этого снимаем цепь ГРМ. На этом процесс разбора можно считать завершенным. Теперь собираем механизм.10. Берем купленные сальники и начинаем их устанавливать на места старых. Первым делом меняем сальник коленвала. После снятия старого компонента очищаем установочное место и устанавливаем новый сальник. Сначала новый сальник рекомендуется смазать моторной жидкостью, например.11. Теперь берем в руки цепь и также начинаем ее смазывать. После этого надеваем привод на шестерню коленвала, масляного насоса и затем — распредвала. Следует соблюдать именно эту последовательность. Во время натяжки цепи нужно следить за тем, чтобы совпадение меток не было нарушено.

12. Устанавливаем натяжитель и тщательно заворачиваем гайки его крепления. Закручиваем винты на звездочках и еще раз проверяем совмещение меток. Для этого снова проворачиваем коленвал вправо.13. Ставим на место ремень генератора. Если старый ремень находится в нормальном состоянии, то вполне можно его и не менять.14. Смазываем прокладку, которую будем устанавливать на ГБЦ, и устанавливаем ее. Не забудьте очистить посадочное место от следов старой прокладки. Ставим на свое место головку и тщательно закручиваем все крепежные элементы. Все остальные детали ставим от обратного.

Читайте также:  Отопитель заз 968м инструкция

Теперь проверяем работу механизма. Для этого запускаем двигатель и слушаем, как работаем мотор. На слух вполне можно определить, сделано все нормально или что-то пошло не так. Если звук будет привычным, шуршащим, значит все сделано правильно. При наличии характерного скрежета процедура требует повторения.

Видео по замене

Расположение Меток Шкивов Грм Автомобиля Нива 21214 Инжектор

шевроле нива замена грм

Не,говорит хозяин,давайте проверим визуально. Ну ладно,скидывают клапанную крышку ,выставляют коленвал в вмт- е- мае,визуально перескок цепи зуба на четыре – пять. При этом машина нормально работает на хх,но вяло разгоняется.

А при таком перескоке уже и клапана загнуть должно. Начинается возня на пол- дня. Может сдвинулся задающий диск? Еду в магаз,сравниваю- все метки на месте. В общем,в результате долгих скоков находим причину- распредвал перевернут на 1.

Установка меток ГРМ на ВАЗ(LADA) 21214 НИВА. Регулировка клапанов ВАЗ 2121 НИВА инжектор. Adjustment valves of VAZ 2121 NIVA injector – Продолжительность: 12:51 Юрий и Лариса Ивановы 7 385 просмотров. Замена ремня ГРМ ваз 2112 16 V . Шкив коленчатого вала отдается при замене ремня грм Положение метки «подсказывает» нам, что ремень стоит по заводским части инжектора), ставится на место снятое колесо, автомобиль. Так же померяли ВСХ двигателя Шеви-Нивы с низовым тюнинговым. Теперь немного расскажем об автомобиле, с которым предстояло работать. Двигатель ВАЗ 21214, объемом 1.7 литра, пробег 60 тыс.км. Метка ВМТ на шкиве коленвала – маленькая риска, должна находится точно . Правильная установка цепи ГРМ ВАЗ классика и как натянуть цепь.

Часть 2. Клапан + поршень = ремонт Нива шевроле NIVA Chevrolet 4+4

Ну правильно,на заводе пох на метки, а то что потом кто- то будет *******ся,разбираясь с этой залепухой- это не их проблемы.

Проверяем совпадение установочных меток на шкиве распредвала и задней. Все больше и больше наш сайт ‘скатывается’ в сторону диагностики. Что и неудивительно – чиптюнинг неисправного автомобиля недопустим. На двигателях Нивы 21214 (и классики 2104-2107) метка, которая находится на задающем диске, должна быть. Приехала нива,просьба проверить метки грм.Подключили осцил-да все нормально. У меня сбились фазы газораспределения. Скажите с чем надо синхронизировать метку на шкиву коленвала? Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ. Первое – метки на шкивах распредвалов, как на впускном так и на выпускном. Как поставить по меткам цепь ГРМ ВАЗ. Сделай Сам!

Как выставить зажигание на ниве 21214 инжектор

Самостоятельно выставляем метки ГРМ на Ниве Шевроле

Газораспределительная система любого двигателя должна работать правильно. Если в её работе возникают неполадки, это ведёт к преждевременному износу мотора и многочисленным поломкам. Для точной регулировки ГРМ используются специальные метки, в соответствии с которыми выставляются валы в двигателе. О правильном выставлении меток на автомобиле Шевроле Нива мы и расскажем в этой статье.

Для чего выставляются метки цепи ГРМ

В двигателе любого легкового автомобиля есть 2 вала: распределительный и коленчатый. В большинстве машин они соединены ременной передачей. На автомобиле Шевроле Нива это передача цепная, причём цепь там используется однорядная. Преимущества такой системы налицо: цепь, в отличие от ремня, никогда не проскальзывает на шкивах и служит гораздо дольше. Вместе с тем цепь со временем может растянуться, а зубцы на звёздочках валов могут износиться или даже сломаться. Это приведёт к рассинхронизации работы распредвала и коленвала. Их работа не будет слаженной, так что двигатель может выйти из строя. Поэтому при регулировке или замене цепи ГРМ очень важно выставлять валы двигателя в соответствии с метками на шкивах и корпусе ГРМ. Сделать это непросто, так как, во-первых, метки располагаются в труднодоступных местах, а во-вторых, выставлять их нужно очень точно, так как цепь, в отличие от традиционного ремня, невозможно будет слегка натянуть в случае необходимости.

Читайте также:  Lada xray cross отзывы владельцев

Как выставить на Шевроле Нива инжектор (с фото)

  1. Автомобиль устанавливается на смотровую яму. Под задние колёса подкладываются противооткатные башмаки, включается ручной тормоз.
  2. Капот автомобиля открывается, откручивается и извлекается вентилятор. Радиатор также откручивается и аккуратно отодвигается в сторону (охлаждающую жидкость оттуда сливать необязательно).
  3. Открывается доступ к клапанной крышке двигателя.

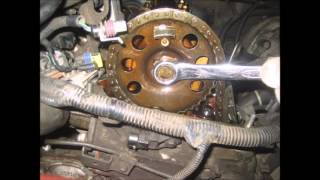

Её крепления откручиваются рожковым ключом, затем она аккуратно снимается. Появляется доступ к цепи ГРМ и верхней звёздочке распредвала. Шкив вала вращается специальным ключом до тех пор, пока метка на звёздочке распредвала не совместится с выступом на корпусе ГРМ. Метка на корпусе ГРМ совмещена с меткой на звёздочке распредвала

  • Если регулировка цепи не была нарушена, то после предыдущего шага нижняя метка, находящаяся на шкиве коленвала, также совпадает с продолговатой риской на корпусе ГРМ. Если этого не происходит, налицо рассинхронизация меток, и регулирование продолжается.
  • Стопорная шайба, удерживающая звёздочку распредвала, разгибается. После этого машина ставится на 1 передачу (это не позволит валам вращаться при выкручивании крепёжных болтов на звёздочках). Болт на 13, удерживающий звёздочку распредвала, выкручивается и снимается вместе со стопорной шайбой.
  • После снятия шестерни распредвала цепь ослабляется, так что появляется возможность демонтировать натяжительный ролик. Натяжительные ролик извлечен, цепь можно снимать
  • Снимается звёздочка коленвала вместе со стопорной шайбой и цепью. Для этого ослабляется крепёжный болт на 13, разгибаются усики стопорной шайбы, после чего звёздочка аккуратно стягивается с вала.
  • Если планировалась замена цепи ГРМ — она заменяется. Если планировалась регулировка старой цепи, то её положение на зубцах меняется (в большинстве случаев рекомендуется смещать цепь на звёздочках с шагом в один зуб).
  • После смещения верхняя звёздочка вместе с цепью вновь устанавливается на распредвал, а нижняя звёздочка — на коленвал. Коленвал специальным ключом поворачивается до тех пор, пока продолговатая риска на звёздочке не окажется напротив сердечника датчика положения коленвала так, как это показано на фото.
  • Метка на звёздочке коленвала точно совмещена с сердечником ДПКВ

  • Теперь на звёздочку коленвала устанавливается стопорная шайба и крепёжный болт, который до конца не затягивается. Коленвал с помощью ключа поворачивается на 3–4 полных оборота, при этом тщательно отслеживается совпадение как верхней, так и нижней метки. Если после нескольких оборотов расхождений нет, крепёжные болты на обеих звёздочках затягиваются, стопорные шайбы устанавливаются на штатные места. Регулировка меток ГРМ на этом заканчивается и производится обратная сборка всех узлов двигателя.
  • Последствия неправильной установки и регулировки

    • Появляются характерные посторонние щелчки в двигателе, которые становятся громче при увеличении скорости машины.
    • Двигатель работает нестабильно даже на холостых оборотах.
    • Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.
    • Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма.
    • Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.
    • Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать вентилятор и другие части двигателя.
    • Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

    Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Важно не торопиться, соблюдать указанную выше последовательность действий, а ещё нужно постараться не уронить стопорные шайбы звёздочек в поддон двигателя. Потому что достать их оттуда будет очень непросто.

    как выставить зажигание на ниве 21214 инжектор:В статье приводится пошаговая инструкция для выставления меток ГРМ на автомобиле Шевроле Нива.
