Какой диод нужен для повышения напряжения генератора

В независимости от включенных потребителей на автомобиле генератор, по инструкции, должен выдавать напряжение в пределах 13.5-14.5 вольт. Эксплуатация аккумуляторной батареи не допускается в режиме недозаряда (меньше 13.5 вольт) и перезаряда (больше 14.5), поэтому нужно время от времени всё же проверять бортовое напряжение, если у вас в автомобиле нет никакого индикатора в салоне, который показывает какое напряжение в бортсети авто. В случае недозаряда (меньше 13.5 вольт) ресурс АКБ будет очень малым.

Итак, все мы прекрасно знаем, что надо следить не только за бортовым напряжением, но и плотностью электролита в аккумуляторе. Вот небольшая таблица в помощь, где можно посмотреть, как по напряжению и плотности электролита, можно определить степень его разряженности или заряженности.

Степень заряженности Степень разряженности Плотность электролита Г/cм3 Напряжение на акб
100% 0% 1,28 12,7
80% 20% 1,245 12,5
60% 40% 1,21 12,3
40% 60% 1,175 12,1
20% 80% 1,14 11,9
0% 100% 1,10 11,7
указанные измерения проводились при температуре 20-25 С*
плотность ячеек не должна отличаться друг от друга +-0.02-0.03
напряжение надо измерять проверенным мультиметром.

Ну скажем, не так всё смертельно, но после езды минут 15-20 с включенными фарами и с печкой, напряжение падало аж до 12.8, естественно о какой зарядке аккумулятора могла идти речь…когда нормальная подзарядка аккумуляторной батареи должна быть при напряжении 13.9 вольт и выше. А после лета так оно вообще упало до 12.3 вольт и плотностью 1.2 Вот, тут и было решено, что надо поднять напряжение путём вставки диода в цепь регулятора напряжения…

Диод подходит практически любой с напряжением пробоя на нём 20в и ток не менее 5А
Я бы взял такой диод на 10А, он есть практически в каждом радиомагазине или на рынке.

Многие автомобилисты сталкивались с таким понятием, как низкое напряжение в сети. Виновником ситуации становился генератор, который выдавал недостаточное количество тока. Можно ли каким-нибудь способом увеличить напряжение, выдаваемое агрегатом? Как увеличить мощность генератора, не повредив цепь и общую систему.

Диод в схему

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Установка диода с тумблером – самый простой способ увеличить напряжение. Тут не нужно заморачиваться, искать много информации в книжках и т.п. Все максимально доступно, никаких особых сложностей.

Этот вариант увеличения напряжения, несмотря на простоту, дает самый надежный результат. Подходит идеально для отечественных, вазовских моделей авто.

Целью данного способа увеличения напряжения в бортовой сети автомобиля является обман регулятора, который находится внутри генератора. Как известно, на старых отечественных моделях авто (копейка, Ваз 2105 и т.д.) просадка напряжения порой доходит до критичных значений – бывает, и до 12.5 вольт опускается. Аккумулятор, понятно, заряжаться при таком напряжении не будет.

Читайте также:  Разборка ваз алтуфьевское шоссе

Регулятор напряжения – это те же щетки, таблетка, шоколадка – названий много, но это один и тот же элемент, который отвечает за регулирование напряжение в генераторе. На наших отечественных автомобилях, преимущественно старого года выпуска, таблетки стоят плохого качества. Они плохо регулируют вольтаж, и как было сказано выше, порой значение тока просаживается ниже плинтуса.

Итак, что нужно сделать – вставить дополнительный диод в цепь. Этим мы добьемся следующего: насколько на диоде будет понижено напряжение, настолько регулятор будет повышать общий ток в цепи.

Интегрировать диод можно несколькими способами. Один из лучших – дистанционно. Берется простой тумблер, устанавливается где-нибудь в удобном месте.

Очевидно, что тумблер следует провести через провод на генератор. Вставить диод можно в прорезь моста генератора, в том месте, где проходит проводок с обмотки возбуждения на регулятор. Т.е, диод просто врезаем в проводок между мостом и регулятором.

К диоду выводим отдельно тумблер через два провода, как показано на фото ниже.

Когда напряжения в бортовой сети достаточно, например, в летнее время, диод просто установлен, не задействован. Если тока мало, достаточно включить тумблер, активировав диод. Таким способом, мы обманываем регулятор.

Диоды можно использовать следующие.

Подойдут также их аналоги, например, импортные. Они намного компактнее, изготовлены из пластмассы (корпус). Отечественные – металлические.

С помощью диода можно обеспечить падение напряжения в 0.9 или 1.2 вольт. Таким образом, если просадка получается до 13-13.6, то примерно 1 вольт будет регулятором добавляться. Для зимних нагрузок это нормально. Стандартная просадка регулятора должна быть до 13.8 вольт, не ниже. При таком значении аккумулятор может еще заряжаться, но если вольтаж будет меньше – уже нет.

Особенно критично падение вольтажа ниже стандартных значений для современных кальциевых АКБ. Дело в том, что низкая просадка убивает такие батареи, они портятся. Естественно, не рекомендован и повышенный показатель напряжения. Он должен быть не больше 14.6 вольт (подробнее об этом в таблице, в конце статьи).

Читайте также:  Вибрация двигателя авео т300

Установка диода в цепь – это универсальное решение, дающее хороший результат. Однако следует помнить о некоторых важных моментах:

  • Соблюдать полярность, подключая дополнительный диод. Если нарушить это правило, то зарядка на АКБ поступать не будет.
  • Диод обязан быть подобран так, чтобы выдавать ток не менее 5 А.
  • Желательно устанавливать диод вне генератора, так как он будет сильно греться.
  • Более эффективными считаются кремниевые диоды. Они способны забирать напряжение в пределах 0.8-1.2. А вот германиевые диоды – не больше 0.7 вольт.

Про регуляторы

Конструктивно таблетки, контролирующие напряжение в генераторе, способны повышать ток до 13.6 вольт. Известно, что существует две схемы подключения регулятора: старая и новая.

Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.

Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.

Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.

Опытные автомобилисты рекомендуют зимой проезжать не меньше 20-30 минут, чтобы восстановить АКБ.

Итак, как же решается проблема? Очевидно, что наилучший вариант – повысить напряжение в бортовой сети, а как это сделать? Необходимо заставить таблетку «поверить», что якобы в сети низкое напряжение. Тем самым, мы добьемся того, что ген будет выдавать недостающий вольтаж.

Низкое напряжение в бортовой сети автомобиля может быть вызвано наличием большого количества потребителей. Например, если используется мощная акустическая система с сабвуфером и усилителем, спады напряжения неизбежны.

Вместо диода использовать можно также специальные регуляторы, которые выдают три значения вольтажа, в зависимости от температуры воздуха: 13.2, 13.9 и 14.5 вольт. Получается три режима: летний, весна/осень и зима.

Рекомендуем к просмотру таблицу, где приведены данные о нормальном заряде АКБ и стандартной работе генератора.

Читайте также:  A12v8w замена на светодиод
Степень заряженности АКБ Заряжать АКБ зарядным устройством Работа генератора
12,72 вольт — 100% Если ЭДС– меньше 12,6 В норма – от 13,6 В — до 14,4 В
12,50 вольт — 75% Uнагрузки –меньше 9 В ( нагрузочная вилка) меньше 13,6 В – недозаряд(плохо)
12,35 вольт — 50% Плотность электролита– меньше 1,25г/см больше 14,4 В – перезаряд. (тоже плохо)
12,10 вольт — 25%

Эффективность диода, повышающего напряжение в бортовой сети, не подлежит сомнениям. Так делают почти все опытные автомобилисты, владельцы отечественных моделей. После этого, машина будет легко запускаться не только летом, но и зимой. Высокий ток – четкая зарядка.

Забудьте о штрафах с камер! Абсолютно легальная новинка – Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Тема может и не новая, но по сей день актуальная. В сети описано множество способов повышение напряжения заряда аккумулятора. На авторство не претендую, но данный способ не встречал и хочу поделиться своим опытом переделки “таблетки” генератора.

Как известно, в зимнее время при включенных потребителях напряжение бортовой сети падает до 12,8-13,5 В и соответственно недозаряжает АКБ. Я пошел, как считаю, по наименьшему пути сопротивления, путем включения вольтдобавки в электронную схему стабилизатора (таблетку).

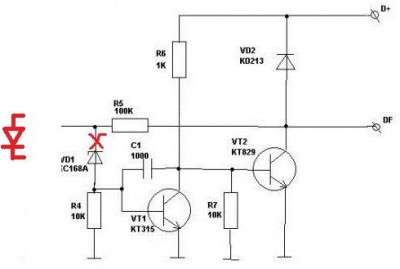

Стабилитрон VD1 обеспечивает стабилизацию половины напряжения возбуждения генератора, таким образом при добавлении диода на нем возникает дополнительное падение напряжения, что обеспечивает отключение напряжения возбуждения генератора при большем напряжении.

Ну а теперь как на практике все это осуществить.

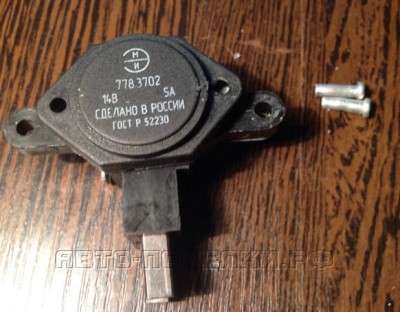

Берем реле регулятор, высверливаем заклепки и снимаем крышку.

Аккуратно удаляем компадум с платы, можно отверткой, можно жесткой щеткой. Нужный нам стабилитрон (для тех кто не совсем знаком с радиотехникой) стеклянная колбочка с полоской. Полоска обозначение “Минус”. Выпаиваем стабилитрон и припаиваем к нему диод “минус к минусу”. Получившуюся сборку впаиваем обратно.

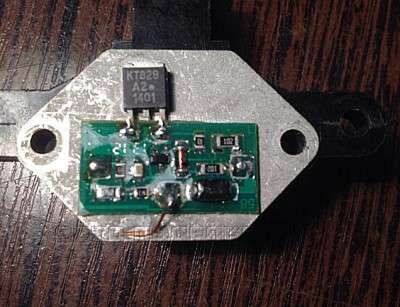

Вот что получилось. Далее все заливаем герметиком и закрываем крышку. Можно продублировать винтами.

При использовании диода 1n004 напряжение зарядки без нагрузки 14,8 вольт. При всех включенных потребителях 13,8 -14,2 В.

Автор; Александр Родин Щелково, Московская область
