Не горит подсветка замка зажигания ваз 2110

Всем очередной раз привет)) Решил значит заморочиться по поводу подсветки замка зажигания. Вроде как светодиод стоит, но ска не горит, обидно)) Пришел значит с работы, быстренько перекусил и полез в свое ведрышко снимать замок ну и разбираться что к чему. Снял, разобрал, проверил напряжение а там нуль. Беру массу с кузова и второй щуп кидаю на провод светодиода и появляется 12 вольт. И вот именно в тот момент мне должно было придти в голову, что массы нет из за концевика который установлен в передней стойке водительской двери… Вообщем я тупо 2 часа мучился собирать обратно этот чертов замок зажигания, раза 3 неправильно ставил медную пластину, что при повороте ключа не давало никакого эффекта. А уже стало довольно таки темно да и прохладно, вытащил из фишки 3 нужных провода, ну и как в голивудских фильмах завел машину методом замыкания этих проводов, дабы погреться.
Уже начали посещать мысли типа — И так сойдет))

Но вот с горем пополам я его скидал и дабы добиться успеха с подсветкой прикрутил провод массы к кузову авто, что меня в принципе пока устраивает до замены этого концевика. А до него еще ого го как далеко. Ну и позавчера смазал трос сцепления и газа маслом, так как туго педали ходили. Машина год стояла, они все заржавели.Сейчас вроде как по лучше.

Еще одним элементом внутреннего тюнинга авто является подсветка замка зажигания, особенно если сделать подсветку личинки замка такого же цвета как и вся остальная подсветка, то эффект будет намного лучше. Рассмотрим пример подсветки на ВАЗ 2110.

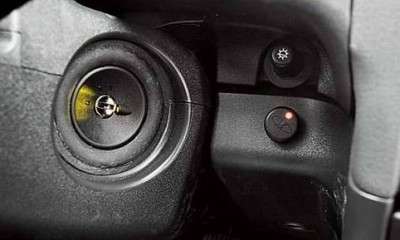

Заводская подсветка замка на ВАЗ 2110 представляет собой обычную лампочку, светящую прямо в личинку.

Читайте также:  Маркировка шин липучка расшифровка

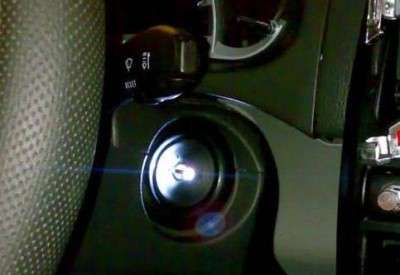

Самый простой способ доработки (тюнинга) – замена этой лампочки на светодиод необходимого цвета. Единственной проблемой в этом деле это некие трудности в процессе разборки рулевой колонки и снятие замка.

К выбранному светодиоду необходимо будет припаять резистор с сопротивлением на 1 кОм, например – МЛТ 0,125.

Также к лампочке припаяйте небольшие провода, они пригодятся, при следующей замене светодиода.

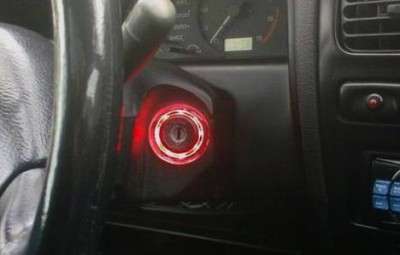

Следующим видом тюнинга замка является подсветка в виде кольца, как в иномарках.

Для этого необходимо будет сделать колечко и полиэтиленовой крышки.Обрезать бортик от этой крышки в 7 миллиметров и согнуть в кольцо.

Далее просверлите дырочки в корпусе замка зажигания и вставьте туда светодиод на ленте. Для того, чтобы свет был рассеянным необходимо будет снять фаску с замка.

После проделанных работ необходимо будет все собрать в обратном порядке.

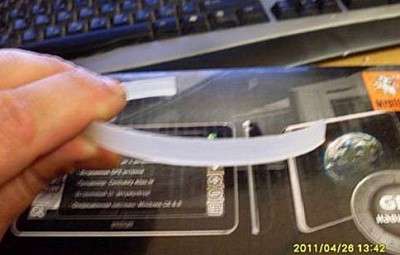

На эту работу натолкнули несколько подобных статей, но во всех них использовалось оргстекло и необходимо было ювелирно вырезать из него кольцо в размер замка зажигания. Решил сделать все проще и немного по колхозному — нашел в запасах гибкий световод, заматовал одну поверхность, и поклеил её по границе замка:

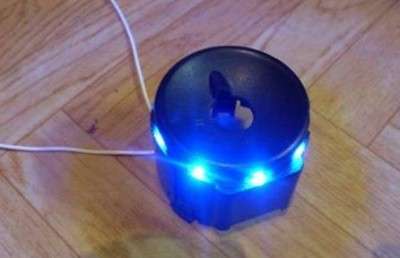

После поклейки световода как можно ближе к нему проклеил диодную ленту:

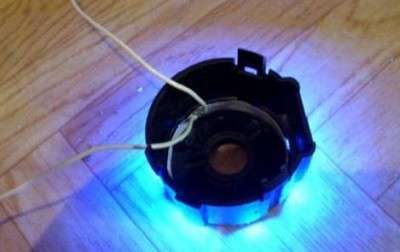

Далее припаял ленту к подсветке личинки замка (белый — "+", черный — "-"), и заизолировал.

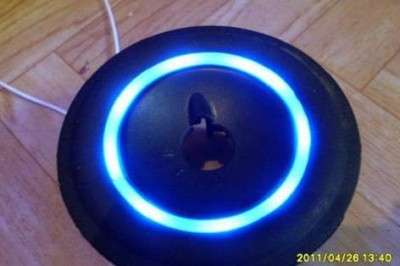

Ну и готовый результат:

FakeHeader

Comments 88

А при заглушенной машине разве она перестаёт светить?

Сделать задержку можно по этой схеме www.drive2.ru/cars/daewoo…domovoij/journal/2642005/ здесь всё просто. Сопротивление подбираешь по яркости, а кондёр — время задержки. Только вольтаж кондёра желательно на 25V.

Ну вот где раньше то был? ) Полезная тема, вот её я не видел ни разу, и зря.
Кстати, что за инструмент, которым кольца вырезались? У меня подобный есть в единичном экземпляре, приехал вместе с парктроником и служит для сверления отверстий под датчики. А на фото какой-то универсальный с регулировкой диаметра получаемого отверстия?

Читайте также:  Деревянная проставка для динамика

Да я на Драйве недавно. А инструмент этот, куплен в строительном магазине. Я им когда делал ремонт в гипсокартоне делал отверстия. Там разного диаметра полотна вставляются в свой паз. Регулировки нет никакой.

Очень здорово! Молодцом =) А вот вопросик, каким образом поместилась лента? или там зазор был между "личинкой" и обшивкой? Хочу себе сделать… но пот у меня всё плотничком…(

Вот фото из БЖ: b-a.d-cd.net/36de414s-480.jpg
У меня остался приличный зазор. Правда в двух местах есть выступы пластика, их аккуратно сточил надфилем. А на самой ленте по краям слегка подрезал силикон, чтобы лента села глубже, иначе мог не одеть сверху резиновое кольцо.

Ого! Ваще клёва! блин надо так же сплогиатить если не против)!))

Был бы против, здесь не написал бы. И вообще, поставил бы и открывал дверь только тогда, когда один в авто =) И в тайне от всех любовался =)

ага))) пришлось бы даже высаживать пассажиров ну что бы наверника без свидетелей ахахаха)))) слушай… посмотри у меня www.drive2.ru/cars/lada/2…/merzkiy/journal/2345697/ тоже от замка зажигания… пади и тебе понравится)) идея за идею))

Спасибо ) Вещь интересная, уже видел её описание. Но как кто-то писал у тебя в комментах, по мне удобнее вывести все на отдельный тублер. Здесь уже как говорится — на вкус и цвет )

я тоже думал про отдельный тумблер. даже его сделал… всёравно для меня привычнее ключ вытащил и пошёл по своим делам зная что ничто не забыл!)))

у меня так с завода=)))

правильные японцы хуле)

у меня так с завода=)))

Да у меня тоже так было, просто видимо кто-то из предыдущих хозяев снял. Вот и решил восстановить =)))))

Читайте также:  Отличие маховика 2101 от 21213

классно) а есть фото полного процесса?

Да это фактически и есть полный процесс. Не сделал только фото с припаяными проводами.

пойдет задумка, выглядит супер)

А днём как выглядит?

Да в целом неплохо. Вот только свечение диодов более заметно что ли.

С завода не идет что ли? Капец конечно)

Понимаешь, владельцы ВАЗов, они как шпиёны. ИОни обделены во многих фенечках в своем авто, поэтому приходится тайком вынюхивать инженерные идеи у других производителей и реализовывать их самостоятельно. =)
А если честно — просто самому интересно покопаться и что-то доделать так, как сам хочешь. Если бы была машина на пару соток дороже, то уже вряд ли полез её ковырять.

Глаза не раздражает?
Светодиод чуть потускнее и будет гуд!

было бы интересно сделать кольцо из неоновой нити

Вот такая задумка была. Проблема в отсутствии неоновой нити.

Идея хорошая и нужня, но ярко.

как то горит не ровно, не кругло

Моё мнение, что данная функция в принципе бессмысленна. В замок ключ все вставляют на автомате с закрытыми глазами, тут как пить дать. Это как в лифте не глядя нажимать кнопку этажа на котором живёшь — мышечная память. А если при движении еще светит, то пассажиру не завидую, даже если свет мягкий. Но раз уж такая фича уже во многих авто идёт штатом, то работа хорошая))
