Регулятор печки ваз 2112 европанель

Конструкция печного отопителя ВАЗ 2112 отличается печек от прежнего семейства ВАЗ-2108, 2109. При запущенном двигателе температура радиатора должна соответствовать общему градусу системы охлаждения. Это значит, что заслонка всегда открыта, подача антифриза (тосола) не прекращается. Система управления электрическая, процессами управляют электронные датчики, контролёры.

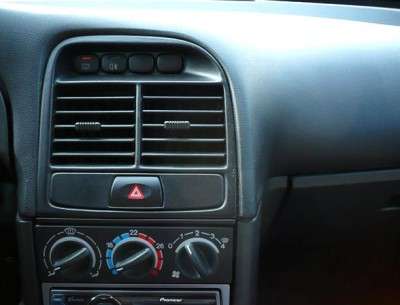

На центральной консоли два рычага управления и один регулятор. Водитель по мере необходимости устанавливает температуру воздуха в салоне, активирует нужный режим (скорость) вентилятора, направляет поток воздуха для обогрева стекла, ног. Контролирует соответствие температуры специальный электрический градусник, установленный в потолке. Как только градус понижается, контролёр передаёт сигнал микромоторедуктору, активируется отопитель, поток тёплого воздуха поступает в салон. Неисправность одного или нескольких агрегатов порождает поломку, печка ВАЗ 2112 плохо греет, требуется оперативный ремонт.

Устройство печки ВАЗ 2112

Детали отопителя

• электропневматический клапан;
• фронтальный корпус;
• водоотражательный щиток;
• клапан управления;
• задняя часть корпуса;
• радиатор;
• кожух радиатора;
• крышка;
• резистор;
• электрический двигатель.

Воздуховоды отопителя и механизмы управления

1. Каналы обогрева задней части салона.
2. Пластиковая облицовка тоннеля.
3. Каналы обогрева ног.
4. Сопла вентиляции центральной части.
5. Боковые сопла.
6. Обогрев передних дверей.
7. Механический рычаг отопления.
8. Корпус распределителя.
9. Заслонка обогрева ног, лобового стекла.
10. Отопитель.

Важно знать. Отличия в конструкции ВАЗ 2112 старого и нового образца в форме радиатора отопителя, контролере САУО, микроредукторе. Условно делят до 2004 года и после. При покупке будьте внимательны, чтобы не пришлось сдавать ненужные детали.

Из перечисленного следует, что система отопления ВАЗ 2112 работает раздельно. Печка ВАЗ 2112 нагнетает в салон воздух необходимой температуры. По патрубкам поступает поток для обогрева лобового стекла, ног пассажиров, заднего ряда сидений. Деформация заслонок, дефлекторов создаёт препятствие на пути следования воздушного потока, поэтому печка плохо дует и требуется диагностика.

Характерные признаки неисправностей

На практике выделяют пять наиболее распространённых признаков:

1. Не работает отопитель ВАЗ 2112, постоянно вращается на одной стабильной скорости;
2. Температура не регулируется;
3. Заслонки регулировки потока воздуха неподвижны, не поддаются настройке;
4. Датчик – регулятор на потолке в неисправном состоянии;
5. Нестабильная работа контролёра САУО (система автоматического управления отопителем)
6. Течь антифриза из-под радиатора.

Перечень не исчерпывающий, а лишь указывает на основные неисправности печки ВАЗ 2112. Для профилактики потребуется посещение СТО с последующей диагностикой.

Причины поломок

1. нарушение сроков проведения планового технического осмотра;
2. установка неоригинальных деталей, комплектующих, расходных материалов;
3. заправка в систему охлаждения антифриза (тосола) низкого качества или с химическими примесями, количественный состав которых превышает допустимые нормы;
4. механическое повреждение магистрали подачи жидкости, авария, столкновение, удар, нарушение технологии установки;
5. короткое замыкание в сети, электрической цепи, что способствовало выходу из строя контролёра, датчиков, резисторов;
6. повреждение рычага управления заслонками, неисправность заслонок;
7. плохой контакт клемм;
8. повреждение электрической проводки, участков кабелей.

Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.

Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:

• закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
• много мусора, влаги, песка, грязи, что способствовало заклиниванию;
• выход из строя троса заслонки моторедуктора;
• многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на отметке «Минимум», ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Вентилятор работает на одной скорости

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Диагностика резистора сопротивления

В конструкции резистора присутствует две спирали: первая с сопротивлением 0.23 Ом, вторая с 0.82 Ом. При активированных обеих спиралях вентилятор работает на первой скорости, при задействовании одной, мотор работает на втором скоростном режиме. При запуске напрямую без резистора – активируется третья передача.

Наиболее распространённые причины поломок печки ВАЗ 2112 — низкий уровень антифриза, завоздушенность системы, неисправности термостата, помпы.

Цена при заказе в интернет-магазине.

Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».

Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Партизанская, 56а, ТЦ «Каскад», офис 206.

Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.

Это статус товара, отображающий информацию о наличии товара на складе.

Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.

На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.

Сроки поступления товара в магазин вам сообщит оператор.

Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.

Товары, поставляемые «под заказ» отправляются только при 100% предоплате.

Сроки поставки вам сообщит оператор.

Электронный блок климат контроля Gamma GF 512 устанавливается на автомобили "десятого" семейства ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 с европанелью.

Описание прибора Gamma GF 512

Помимо управления системой климат контроля автомобиля, данное устройство совмещает в себе и полноценный маршрутный бортовой компьютер со всеми функциональными возможностями компьютера.

Блок устанавливается на панели приборов в гнездо блока САУО (Системы Автоматического Управления Отопителем).
В этом случае остается свободным одно DIN место, которое можно использовать как вещевой отсек или для размещения дополнительного оборудования.

Если Gamma GF512 устанавливается в "европанель", то Gamma GF412 устанавливается в старую панель.

Gamma GF 512 является обновлённой версией своего предшественника Gamma GF 511 с той лишь разницей, что GF 512 оснащен ещё и электронным блоком управления отопителем. Внешний вид по сравнению с предыдущей версией не изменился.

Управление электронным блоком

Управление тоже осталось прежним: 4 вертикально расположенные кнопки и энкодер (орган управления, реализующий функции поворотного и нажимного переключателя) расположены с правой стороны.
Изменился только экран, теперь он представляет собой графический дисплей с разрешением в 128х64 точки и синей подсветкой, программируемый на 6-ть мультипараметров, которые вы задаёте сами.

Функциональность устройства

Gamma GF512 совмещает в себе функции САУО и МК, т.е. он поддерживает заданную температуру в салоне автомобиля и при этом выполняет все функции бортового компьютера.

Регулятор температуры в салоне GF 512 позволяет определяет температуру воздуха за бортом, обеспечивает автоматическое управление отопителем, опция включения/выключения кондиционера, регулирует направление потока воздуха, устанавливает задержку на включение вентилятора отопителя.

Подключение Gamma GF512

Подключение GF 512 простое, благодаря подробной инструкции по подключению и эксплуатации.
Для работы БК в полном объёме необходимо подключить фишку от стандартного блока отопителя, +, -, + для подсветки, провод К-линии в колодку диагностики для считывания данных с контроллера ( ЭБУ ), провод к датчику топлива для верных показаний.

Предназначен для установки вместо блока управления отопителем на:

• Lada 2110 европанель
• ВАЗ 2111 европанель
• ВАЗ 2112 европанель

Gamma GF 512 работает с контроллерами:

Функциональность:

Маршрутного компьютера:

• остаток топлива в баке
• прогноз пробега на остатке топлива
• общий расход топлива
• расход топлива за одну поездку
• пройденное расстояние за поездку
• средний расход топлива за поездку
• цифровой спидометр
• средняя скорость движения за поездку
• "черный ящик" по скорости
• время и стоимость поездки

Мотор-тестера:

• Мгновенный расход топлива
• Температура охлаждающей жидкости
• Напряжения бортсети
• Частота вращения вала двигателя
• Положение дроссельной заслонки
• Массовый расход воздуха
• Угол опережения зажигания
• Положение регулятора холостого хода
• Ионизатор

Мультидисплея:

Обзор на экране 3 мультидисплеев:

• маршрутных параметров
• мотор-тестера
• органайзера

Спорт-экрана:

(работает только в режиме подключения к датчику скорости)

• достигнутая скорость движения
• время разгона до 100 км/ч
• время прохождения мерного участка
• максимальные обороты достигнутые при разгоне

Диагностики контроллера:

• определение типа контроллера системы впрыска и номер прошивки
• диагностические коды системы впрыска с расшифровкой ошибок
• стирание ошибок из памяти контроллера
• очистка оперативной памяти контроллера

Аварийного сигнализатора:

• Опасный перегрев двигателя
• Недопустимое напряжение бортсети
• Превышение порога скорости и оборотов

Напоминания о:

• необходимости замены масла ДВС
• необходимости замены масла КПП
• необходимости замены свечей
• необходимости замены воздушного фильтра
• необходимости замены топливного фильтра
• необходимости замены ремня ГРМ
• необходимости замены ремня генератора

Органайзера:

• Часы
• Календарь
• Будильник
• Температура воздуха

Технические характеристики:

• Рабочий диапазон напряжения питания 10.5 . 15.0 В
• Средний ток потребления мА

при включенной подсветке 200
при выключенном зажигании 20
(без учета центром управления вентилятором отопителя) 0.6

• Рабочий диапазон температуры С -20 . +65
• Габаритные размеры, мм, не более 190х60х70
• Масса, кг, не более 0,5

Гарантия

Гарантия на Gamma GF 512 составляет 6 месяцев.
Гарантия начинается со дня получения товара заказчиком.
Все гарантийные обязательства «Самара-Электро-Ставр» полностью соблюдаются.

Внимание в случае попытки самостоятельного вмешательства в конструкцию прибора для решения проблемы, прибор автоматически снимается с гарантии, в данном случае ремонт прибора идет платный.

Решение поменять привод заслонки отопителя на удобное автоматическое регулирование появилось практически одновременно с выпуском 2110 модели ВАЗ. Были предложены и протестированы разнообразные методы. А вот выбрать окончательный результат пока еще не удалось. В итоге автозаслонка печки на ВАЗ-2110 устанавливается различными способами.

Делая электропривод заслонки печки, следует взять во внимание следующие нюансы:

– какая разновидность САУО установлена, поскольку это влияет на схему подключения;
– определиться какой микромоторедуктор (ММР) установлен на отопителе (в том случае если этот ММР выпущен до 2005 г., то его необходимо усовершенствовать).

Варианты модернизации заслонки печки на автоматическую регулировку:

1. Применить моторедуктор стандартного образца от автомобиля модели ВАЗ-2110.

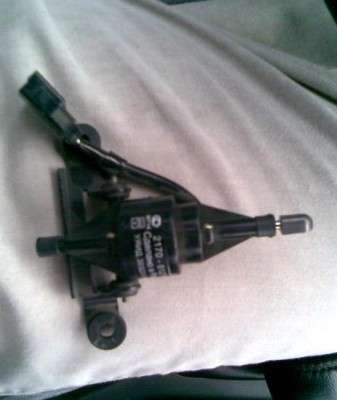

2. Воспользоваться шаговым электроприводом заслонки от ВАЗ 2170 (Лада Приора).

Отличие между двумя этими вариантами заключается в том, что в первом приходится фиксировать (задерживать) положение кнопки до того момента, пока данная заслонка не станет в нужное положение. Только после этого отпустить кнопку.

Что касается второго варианта, то он самый удачный. Потому как выставление заслонки, исходя из выбранного положения, происходит автоматически.

Итак, об этих двух вариантах более подробно:

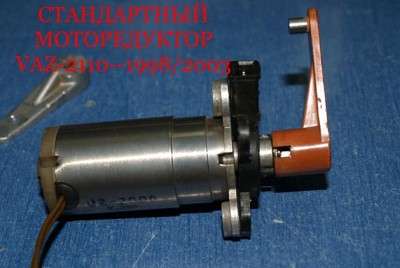

Усовершенствование заслонки печки с применением моторедуктора ВАЗ 2110.

Для этого необходимы следующие составляющие:

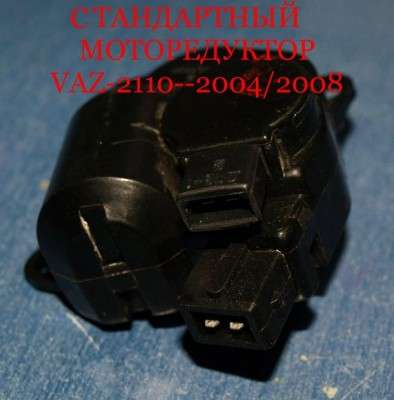

– наличие моторедуктора ВАЗ 2110;

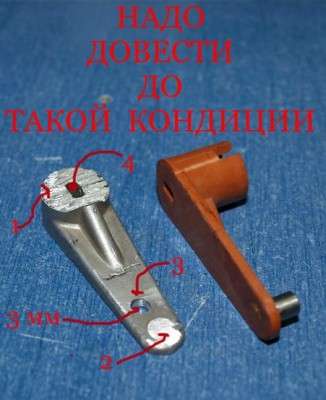

– если появится желание переделать рычаг моторедуктора, то микромоторедуктор ВАЗ 2110, выпущенный до 2003 г. (1300 р.);
– наличие кнопки – для управления моторедуктора (50р.);

Для установления индикатора расположения заслонки понадобится 12-ти позиционный переключатель. Также, воспользовавшись данным примером, можно создать рычаг регулирования моторедуктора.

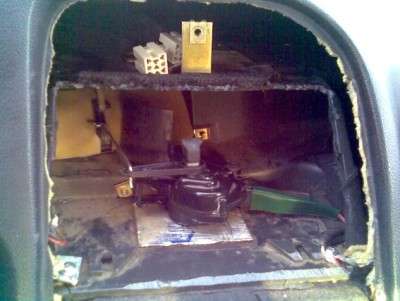

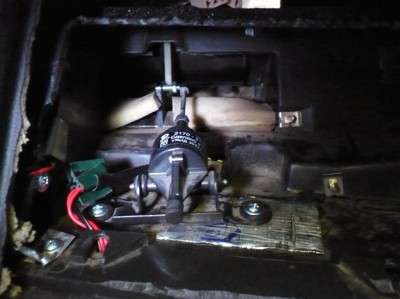

Данный моторедуктор находится внутри самой панели.

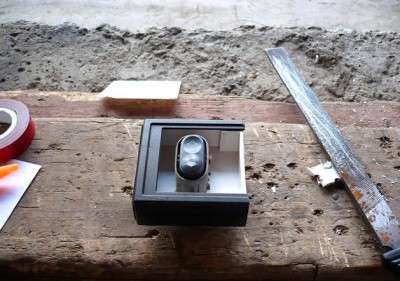

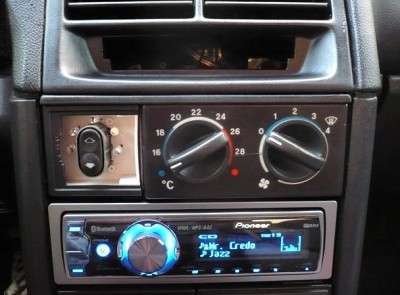

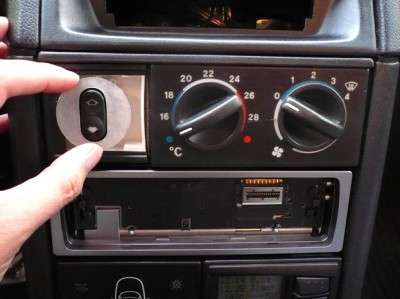

Управление моторедуктором следует вывести на отдельную кнопку. Чтобы надежно зафиксировать кнопку можно воспользоваться старыми часами. Что же касается САУО, то его нужно сместить из центральной части в стороны.

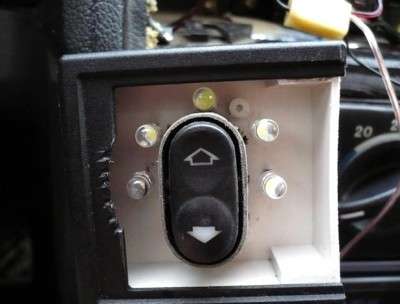

Для видимости местонахождения заслонки можно применить светодиоды. Распределить сектор на 5 зон-контактов. Припаять по отдельному проводу к каждому контакту, а располагающийся на этих пяти контактах верхний скользящий контакт будет идти на рычаг редуктора.

В результате образовалась индикация пяти позиций заслонки:

– две крайних позиции – в ноги и непосредственно на лицо;
– одно среднее положение – на само стекло.

Другой вариант индикатора расположения заслонки отопителя состоит в следующем:

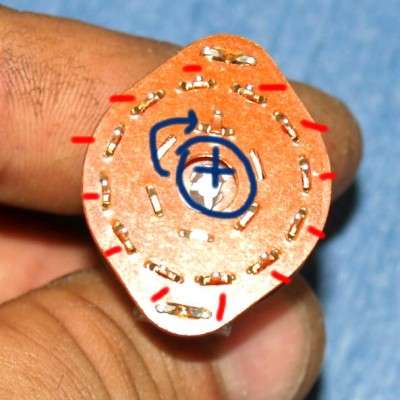

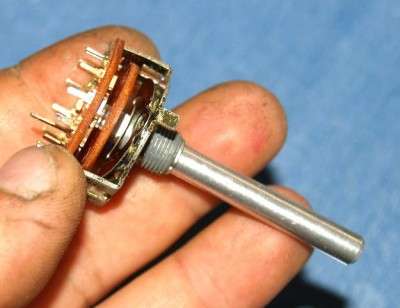

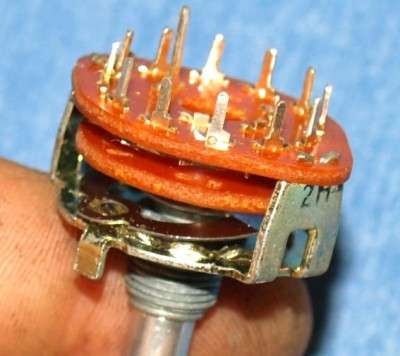

Можно воспользоваться 12-ти позиционным переключателем. В центральной части устанавливается один общий контакт (либо «-» либо «+»), а другие контакты расположить по кругу, использовать противоположный ток. И подключить к ним светодиоды.

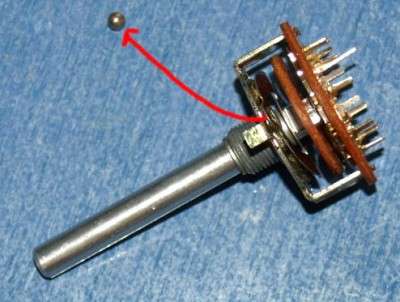

Для облегчения передвижения штока рекомендуется снять шарик, имеющийся на переключателе. После воссоединения его с моторедуктором появится возможность видеть местоположение заслонки.

Таким образом, получается, что автоматическая заслонка печки пригодна к использованию.

Но существует мнение, что этот вариант регулирования заслонки недалеко ушел от ручного регулирования.

Поскольку все также приходится держать под контролем фиксацию кнопки для занятия нужного положения заслонки. А также придется периодически отвлекаться от дороги, что бы отрегулировать направление воздуха в нужное место.

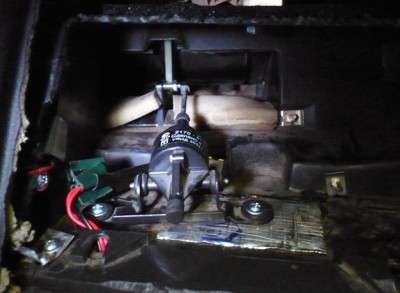

Переделывание заслонки отопителя с применением электропривода от ВАЗ 2170 (Лада Приора)

Этот вариант предпочтительней, чем предыдущий за счет устранения необходимости удерживать кнопку и терять время на ожидание поворота заслонки.

В этом случае нужно указать на блоке САУО необходимое положение и заслонка регулируется самостоятельно.

1. САУО от Лады Приоры (1500 р.).
2. Шаговый электропривод от Лада Приора.

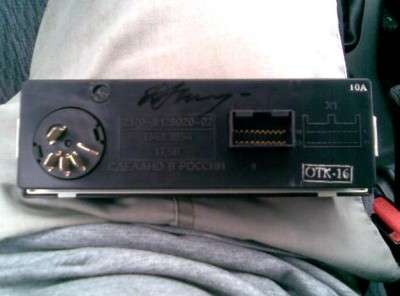

Далее нужно разобрать САУО и соединить контакты с использованием схемы:

• step 1 подключается к моторедуктору привода регулировки потоков;
• – микромоторедуктор привода заслонки отопителя подключается к контакту №8 старой колодки с коричневым проводом;
• – не нужно подключать (используется для кондиционера);
• – остается пустым;
• «+12В» непрерывная подача питания (не подключается);
• «+ДТВС» – подключается к контакту №5 старой колодки с зелено-красным проводом;

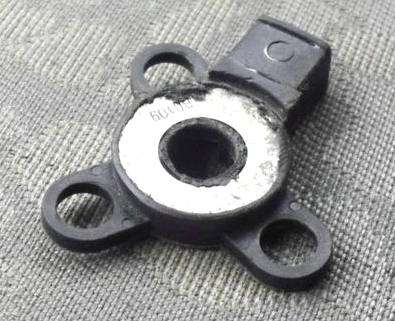

• «+» датчика местоположения вала заслонки отопителя подключается к голубовато-красному проводу на контакт №4 старой колодки;
• Подсветка подключается к контакту №11 старой колодки с белым проводом;
• «земля» подключается к контакту №3 колодки скорости печки (с черным проводом), хотя можно не подключать, т.к. «земля» уже есть в колодке БК;
• step 2 подключается к моторедуктору привода регулирования потоков;
• Электропривод моторедуктора заслонки отопителя подключается к контакту №2 старой колодки с розовым проводом;
• «+» вентилятора ДТВС подключается к контакту №13 старой колодки с серым проводом;
• не нужно подключать (используется для кондиционера);
• без подключения;
• «+ ДТВС» – подключается к контакту №8 старой колодки с зелено-черным проводом;
• «-» датчика местоположения вала заслонки отопителя подключается к контакту №1 старой колодки с зеленым проводом;
• без подключения (используется для диагностики);
• без подключения, поскольку уже имеется в колодке БК (используется «+» после зажигания).

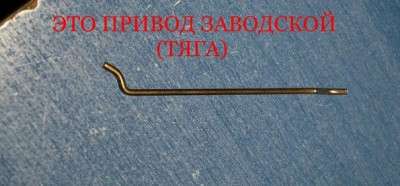

Затем, вместо демонтированной штатной тяги применяется болт (с головкой, сточенной в сферу).

На прежнее место, где находился рычаг регулирования заслонки, как вариант, можно поставить аварийную кнопку от Лады Калины. А пластик вырезать самостоятельно.

Такой способ переделки заслонки отличается своей дороговизной, но это является оправданным решением.

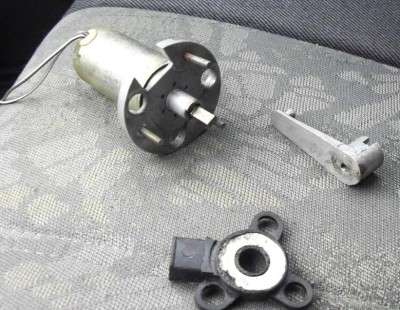

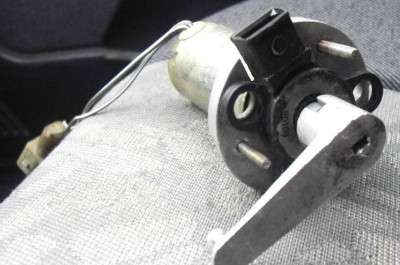

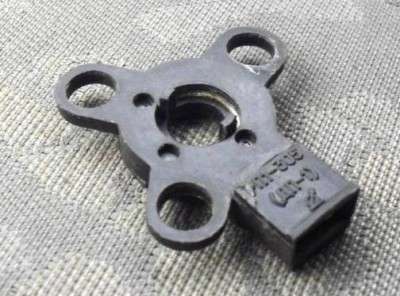

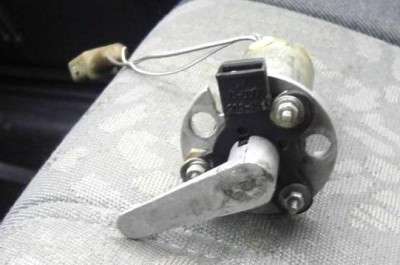

Процесс доработки микромоторедуктора ВАЗ 2110.

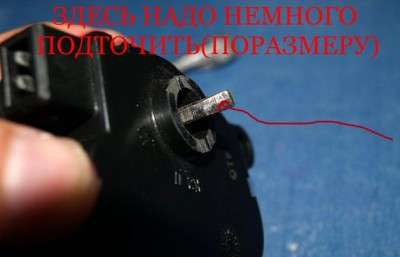

Чтобы добиться правильного функционирования старого микромоторедуктора на отопителе необходимо приложить определенные усилия.

Суть заключается в переворачивании сопротивления датчика местоположения вала самого микромоторедуктора. Поскольку сопротивление на таком микромоторедукторе, при закрытой заслонке составляет 800-1200 Ом, что значительно уступает новому микромоторедуктору – 3600-5000 Ом. Поэтому и выходит что наоборот.

Перевернув сопротивление и добавив 1000 Ом между САУО и колодкой можно добиться достаточно не плохих результатов в этом направлении.

Итак, для этого понадобится:

– путем выбивания снять с него кронштейн;
– убрать металлическую шайбу;
– достать кольцо с усами и медными контактами;
– медные контакты обрезать с кольца с усами;
– в корпусе сопротивления проделать подходящую дырочку для того, чтобы кольцо с усами стало усами вниз;
– надеть контакты с уже расширенным отверстием непосредственно на усы.

Вывод: для работы заслонки в автоматическом режиме предусмотрены различные варианты. Один из вариантов предлагает создать самостоятельно свою кнопку для регулировки, а другой вариант направлен на использование блока САУО. В результате усовершенствования печки, комфорт в автомобиле гарантирован.

Также, пользуясь этими вариантами, можно поменять старый образец блока САУО на новую модель. Еще одно преимущество: в случае неисправности печки можно самостоятельно отремонтировать, а не прибегать к услугам профессионалов.
