Сцепление от шнивы на классику

Сообщение в конференции 11.05.04 (оригинал):

В Заруле про совместимость сцеплений 2121 и 2123. Из № 5 цитата (стр. 202, ответы на вопросы).

3. Можно ли сцепление 21233 применять на «Ниве» ВАЗ-21213?

Сцепление с таким индексом производит в Турции фирма Vаlео (может продаваться как турецкое).

Принципиальное отличие от других: увеличенный до 215 мм диаметр. Предназначено для «Шевроле-Нивы» в комплекте с маховиком, диаметр рабочей поверхности которого составляет 215 мм.

На автомобилях «Нива» и «классике» применим только полный комплект такого сцепления – ведомый и нажимной диски, выжимной подшипник (типа 2110) с наружным диаметром 39,5 мм. Еще одно обязательное условие –
маховик 2123, с другим работать не будет. В картере сцепления «классической» коробки передач достаточно места для размещения такого сцепления. При использовании комплекта сцепления 2123 с приводом выключения 2101 в приводе вилки должен быть установлен зазор 4-6 мм.

Это называется, и где ж вы раньше были?

Был в "одном солидном магазине", увидел комлект сцепления Valeo 2123, т. е. для Шеви-Нивы. Цена комплекта

3200 р. Продавцы позволили сфотографировать диск 2123, да ещё дали 2121 от Sachs’a для сравнения:

Даже на фото хорошо видно, что 2123 не только больше по диаметру (что чрезвычайно важно!), но и имеет гораздо более мощный демпфер. Пружины демпфера двойные – внутри основных находятся пружины меньшего диаметра, толщина центральной части диска больше, вся конструкция "на ощупь" существенно мощнее, толще стенки центральной шлицевой втулки.

Как уже известно, новое сцепление может быть поставлено на любой "классике" ВАЗ’а, при условии замены маховика. Остаётся только пожалеть, что для такой несложной модернизации ВАЗ’у понадобилось ждать разработки новой модели – 2123, в миру Шеви-Нива, а 21213 в своё время получила чудо, лежащее слева.

Сравнение диаметров, сцепление 2123 подложено под 2121:

Накладка 2123 у Valeo чуть темнее, видно, что + 5 мм диаметра налицо.

Сообщение в конференции 19.11.04, автор pavlo1 (оригинал):

Вот, поставил на крокодильчика сцепление от Шеви. Маховик ваз 2123 (1000 руб.) и сцепление в сборе Valeo ВАЗ-2123 (3900 руб.) было куплено в http://www.texkom.ru/

Выжимной подшипник очень похож на зубильный т. е прижат постоянно.

Ощущения после установки и регулировки, полностью совпадают с репликой в статье FAQ (автор дает ссылку на эту статью)

И ГДЕ Ж ВЫ БЫЛИ РАНЬШЕ.

СУПЕР! и ЕЩЕ РАЗ СУПЕР.

Педаль сцепления стала такой мягкой, почти как педаль тормоза или даже лучше! Плавность и динамика, при трогании приближаются к иномарочным.

Я, в восторге и не жалею о потраченных деньгах.

По моему для крокодилов другой альтернативы нет, да и на 21213-14 лучшее решение.

Дополнение от 12.11.07, автор carmadon.

Цитата из "За Рулём"
«Принципиальное отличие от других: увеличенный до 215 мм диаметр. Предназначено для «Шевроле-Нивы» в комплекте с маховиком, диаметр рабочей поверхности которого составляет 215 мм. На автомобилях «Нива» и «классике» применим только полный комплект такого сцепления – ведомый и нажимной диски, выжимной подшипник (типа 2110) с наружным диаметром 39,5 мм. Еще одно обязательное условие — маховик 2123, с другим работать не будет. В картере сцепления «классической» коробки передач достаточно места для размещения такого сцепления. При использовании комплекта сцепления 2123 с приводом выключения 2101 в приводе вилки должен быть установлен зазор 4-6 мм.»

Читайте также:  Привязка брелка старлайн а61

Разница, как говорится, налицо:

2123-е не только больше по диаметру (что чрезвычайно важно!), но и имеет гораздо более мощный демпфер. Пружины демпфера двойные: внутри основных находятся пружины меньшего диаметра. Толщина центральной части диска больше, вся конструкция "на ощупь" существенно мощнее; толще стенки центральной шлицевой втулки.

Для установки понадобятся следующие детали
1. Сцепление 2123 Chevy Niva VALEO (826474) 2123-1601000-91
2. Цилиндр сцепления рабочий 21230-1602510-00
3. Маховик 21230-1005115-00
4. Кронштейн рабочего цилиндра сцепления – 2123-1602492
5. Пластина рабочего цилиндра сцепления – 2123-1602157

Продётся комплект Valeo вот в такой коробке:

В комплект входят нажимной диск, ведомый диск и выжимной подшипник постоянного вращения:

Сама корзина хоть и жестче сама по себе, но у неё и другие плечи диафрагмы, ход как бы остается прежним, но она кажется мягче.

Маховик (не требует дополнительной балансировки):

РЦС и его крепеж:

Шток РЦС фиксированной длины, поджим постоянный. Регулировка никакая не нужна, запас хода есть в обоих направлениях.

Крепление РЦС (кронштейн и пластина) оказались редкими деталями. Мало того, что они отсутствуют в каталогах запчастей (несмотря на то, что код кронштейна отлит прямо на нём), их ещё и не сыскать в московских магазинах, хотя в Питере они есть в свободной продаже. По последним данным крепёж РЦС есть в магазине нивских запчастей на ул. Люблинская, 47.

Писать про саму установку не имеет смысла, т.к. просто снимаются старые детали и устанавливаются новые. Тюнингом это действо врядли можно назвать ;). Открываем буквари на параграфах "Замена маховика" и "Замена сцепления" и делаем так же. Остановлюсь только на некоторых моментах.

Корзина прикручивается болтами 2108!

Закреплённый на картере, РЦС выглядит таким образом:

В кронштейне РЦС есть выточка, в которую укладывается буртик РЦС. Это препятствует его продольному перемещению, а лыска на буртике РЦС не дает ему проворачиваться.

Пластина РЦС укладывается таким образом, выпуклой стороной наружу:

Если вы купили комплект крепежа вместе с болтами, то следует проверить вылезание болтов крепления РЦС в пространство картера. Зафиксирована пара случаев, когда длинные болты намертво блокировали маховик:

Дополнение от 18.11.08, автор МИ><@ник.

В этой статье есть ошибка. На предпоследней фотке предлагается планку поджима цилиндра ставить неправильно, если так сделать, то выштамповка упрётся в буртик цилиндра, планка начнёт деформироваться и увеличиваться в длину, и будет клинить болты при затяжке. Нужно ставить загибом вниз:

Читайте также:  Вытекло масло из коробки передач

чтобы выштамповка ложилась не на буртик, а на стенку цилиндра.

P. S. И смажьте маслом нижний болт до установки в кронштейн, иначе при затяжке на него начинает наматывать пыльник.

Тема статьи – сцепление на ниву. До 2015 года весь народ, ездивший на нивах и классике, переходили на комплекты сцепления от Шнивы. Но наше правительство и курс рубля внесли свои коррективы. Сервисы и розничные клиенты все чаще стали делать выбор в пользу, комплектов сцепления для нивы. По заказам это было очень четко видно. До холлы, финвалов, герцогов и другой нечисти я опускаться не буду, это исключено, но хорошие качественные комплекты существуют. Это сцепления Sachs и Luk.

Сцепление на ниву Sachs

Про производителя говорить нечего — это законодатель моды. Теперь конкретно по комплекту. Данный набор комплектуется металлическим выжимным подшипником. Размеры подшипника полностью повторяют ВАЗовский выжимной, поэтому при желании его можно всегда заменить. По цене комплект получается как нечто среднее между сцеплениями Шнивы и сцеплениями нивы и классики. Производство данного комплекта размещено на том же заводе в Словакии, где делают сцепления для Шнивы.

Сцепление на ниву Luk

Если провести сравнение с комплектом Sachs, то можно сказать, что этот комплект – другой. То есть концепции изготовителей совершенно разные. У Sachs – металлический, но открытый подшипник, у Luk – пластиковый, но прекрасно закрытый от пыли и воды. К тому же, производитель данного подшипника фирма INA, а они в подшипниках и роликах «понимают». У Sachs – лепестки корзины из «пружинной» стали, у Luk – материал лепестков «пружинная» сталь, но еще к этому, рабочая поверхность лепестков ТЕРМООБРАБОТАНА. Это можно посчитать мелочью, если бы не копия данного сцепления турецким производителем, где данной обработки не сделано и через некоторое время выжимной подшипник, при нажатии – проваливается в корзину. Из дипломатических соображений марку упоминать не буду. И может быть плюс, который перевесил все остальные плюсы, у Luk — соотношение цена-качество.

Вопрос-ответ

Вопрос. Какое сцепление на ниву вы порекомендуете?

Ответ. Долгое время я не отвечал на данный вопрос, поскольку считал его не очень корректным. Поворотной точкой стала история таксопарка, в одном российском городе. В автопарке было несколько «семерок», на которые поставили разные комплекты. Сцепления Luk «перебегали» по пробегу Sachs, да еще и почти все водилы сказали, что на Luk меньше устает нога, в городском режиме старт-стоп и постоянном переключении передач.

Вопрос. Человек на ниве или ниве-м, хочет поменять сцепление, но не знает, что у него установлено.

Ответ. Есть два варианта. Если это новая нива-М, то с вероятностью 90%, установлен комплект Valeo, то есть сцепление от Шнивы. Но есть вариант, когда на заводе взяли и поставили сцепления от нивы (то есть классики). Внешне это можно распознать по рабочему цилиндру сцепления. На рцс Шнивы, пыльник в виде резиновой гармошки, которая тянется вместе со штоком, а на рцс классики – обычный пыльник в виде резиновой шапочки.

Читайте также:  Сигнализация starline а62 инструкция по эксплуатации

Вопрос. Сцепление от нивы и классики взаимозаменяемы или нет?

Ответ. Полностью взаимозаменяемы, поскольку имеют одинаковые каталожные номера. Также одинаковы вилки сцепления и рабочие цилиндры сцепления.

Вопрос. Хочу сам поменять сцепление, что нужно еще из запчастей?

Ответ. В обязательном порядке, ВСЕГДА меняем вилку сцепления и центровочную втулку промвала. Неплохо чтобы под рукой были качественные манжеты, на коленвал двигателя и на входной вал КПП, а также подшипник, который запрессован в хвост коленвала движка. Если вы собираетесь заменить сцепление от нивы, на сцепление от Шнивы, то потребуется замена маховика и рабочего цилиндра сцепления.

Всем привет! Хотя эту запись хочется начать скорее с матюков, чем со "всем привет"=) В этой записи объединю всё этапы установки сцепления и коробки, а так же доведения до ума всего этого, т.к. во всех записях на драйве и форумах по установке подобного сцепления на классику написано, типа надо то-то, потом ставим так-то и всё прекрасно. А уже ниже в комментариях написано, что то передачи плохо включаются, то шток нужен регулируемый, то ещё что-нибудь.

Обо всё по-порядку.

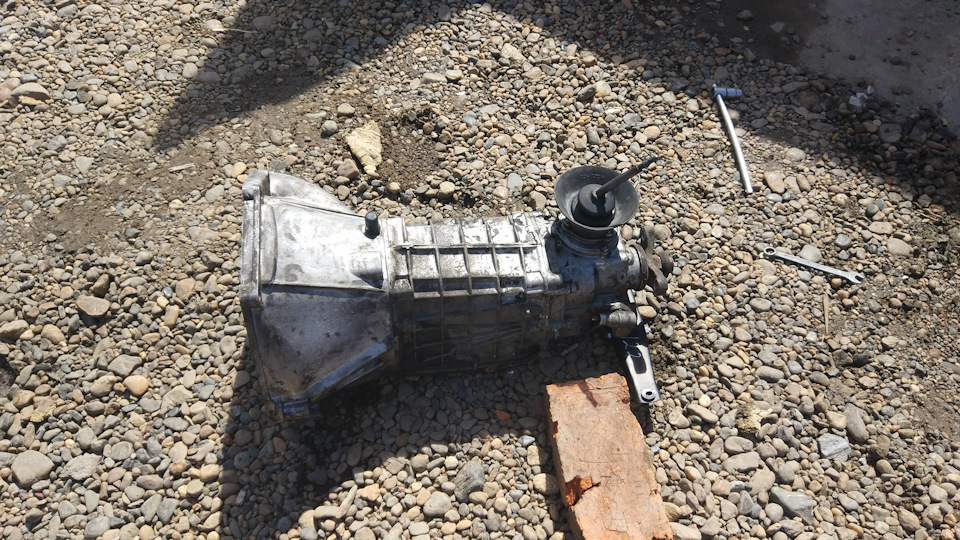

Перед установкой 5ст кпп. решил её перетряхнуть: заменил подшипник первичного вала (330р), ручку кулисы кпп (790р), передний сальник (70р комплект), заднюю подушку с пластиной (290р), датчик включения заднего хода (70р), пыльники кулисы (50р), а также отмыл коробку. Все эти детали требовали замены по причине износаполомки. Как всё это менять-полно информации в интернете, однако, в процессе замены подшипника первичного вала, мы почему-то решили, что вал должен выйти целиком, а не отдельно с подшипником, и почти час пытались его извлечь=)) пока до нас не дошло, что вал выходить никуда не должен=)) После этого подшипник был заменён без проблем. Так же в процессе замены рычага кулисы потратил кучу времени, чтобы собрать кулису обратно. Вроде бы болты стоят по треугольнику на пластинах, однако треугольник этот отнюдь не равносторонний, и пока я подобрал правильное положение пластин-прошло ещё немало времени. В общем, в первый день, несмотря на грандиозные планы, была только перебрана и отмыта КПП. В процессе переборки попало в неё немало всякой бяки. Пришлось промыть перед установкой. Несколько раздражённый уехал домой.

На следующий день поехал ставить кпп и сцепление. Немного остановлюсь на комплектующих.

Сцепление:
комплект от Valeo, родной, заводской от папиной нивы-шевроле. Прошу обратить внимание на состояние сцепления после пробега 97000! километров на ниве-шевроле.
