Тормозной диск ваз 2109 размеры

Подборка видео, практические советы про передний тормозной диск ваз 2109 размеры – заходите сюда. Этот сайт создан специально для автовладельцев, которые любят ремонтировать авто самостоятельно. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Ремонтировать самому

Смех в теме: Невестка – это такая неблагодарная, гулящая, ничего не умеющая делать родственница святой женщины!

Опубликовал Админ: по просьбе Саида

Отзыв автовладельца: Легкий, экономичный, тихий салон, вместительный багажник

Проверка толщины тормозного диска

Примечание: на моделях с дизельными двигателями и 520i установлены массивные тормозные диски (1). Все модели с более мощными двигателями имеют вентилируемые тормозные диски (2) с увеличенной толщиной.

• Снимите декоративный колпак колеса и ослабьте болты крепления колеса, пока автомобиль стоит на земле.

• Отметьте краской положение диска колеса на ступице. Это позволит сохранить балансировку колеса после его установки.

в Измерьте толщину тормозного диска. На станциях техобслуживания для этого используют специальный шаблон или микрометр, т.к. при износе на краю диска образуется выступ. Можно использовать для измерения и обычный штангенциркуль, однако в этом случае с каждой стороны диска следует установить прокладки известной толщины (например, две монеты). Чтобы определить истинную толщину диска, из результата измерения нужно будет вычесть суммарную толщину прокладок. Внимание: измерения нужно проводить по меньшей мере в 8 точках по окружности диска.

Передние тормозные диски

Толщина диска, мм Номинальная — Предельно допустимая

Автомобиль ВАЗ 2109 имеет дисковые передние тормозные механизмы, а на задней оси стоят барабаны. В процессе эксплуатации расходники изнашиваются, поэтому им необходимо периодическая замена. Выполнить установку новых дисков можно самостоятельно, соблюдая рекомендации автопроизводителя по монтажу и выбору изделий.

Оригинальные тормозные диски для ВАЗ 2109 и 21099 имеют артикульный номер 2108-3501070. Их цена составляет более 1100 рублей. Диски являются невентилируемыми, поэтому при активном стиле вождения часто перегреваются. Из-за этого интенсивность остановки машины снижается, а также появляется риск закипания ТЖ и коробления элементов тормозной системы.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Автопроизводитель не требует периодической замены оригинальных дисков в зависимости от километража пробега. Ресурс расходников определяет их допустимая толщина, которая составляет 10,8 мм. При достижении придельного износа дальнейшая эксплуатация автомобиля не рекомендуется, так как существует риск отказа тормозов из-за повреждения диска.

Желая избавиться от недостатков невентилируемых расходников автовладельцы устанавливают изделия с каталожным номером 2110-3501070. Диски не являются полностью взаимозаменяемыми, поэтому требуется доработка тормозной системы с установкой деталей от старших поколений ВАЗ. Вентилируемый расходник позволяет преодолевать затяжные спуски и выполнять интенсивные торможения без опаски перегрева колодок и дисков.

Артикул и стоимость хороших передних тормозных дисков для ВАЗ 2109 от сторонних производителей

Оригинальные тормозные диски обладают посредственными эксплуатационными характеристиками, поэтому многие автовладельцы считают, что лучше ставить аналоги от сторонних производителей. Хорошие альтернативные варианты родных расходников согласно отзывам опытных водителей приведены ниже.

Читайте также:  Чем промыть сажевый фильтр в домашних условиях

Таблица — Хорошие аналоги передних оригинальных дисков

Производитель Артикул Примерная стоимость, рубль
Delphi BG2466 880-1000
Ferodo DDF215 820-970
TRW DF1748 1200-1300
Brembo 08521110 850-930
Road House 608900 900-1050

Требуемые инструменты и материалы для замены передних дисков

Для того, чтобы замена передних тормозных дисков на ВАЗ 2109 прошла успешно, требуется предварительно подготовить инструменты и материалы из перечня, который приведен ниже.

Таблица — Инструменты и материалы необходимые для замены передних дисков

Инструменты и материалы Примечание
Торцевой ключ "на 17"
Накидной ключ "на7", "на 17"
Молоток Средних или больших размеров для сбивания тормозного диска с посадочного места
Проставка Выполненная из дерева, прочной пластмассы или мягкого металла
Металлическая щетка Для очистки рабочих поверхностей от загрязнений
Проникающая смазка Под температурным воздействием и влиянием агрессивной окружающей среды происходит прикипание резьбовых соединений тормозного механизма. Поэтому для выполнения замены диска необходимо обильно поливать проникающей смазкой разъемные соединения.
Баллонный ключ Для демонтажа передних колес
Домкрат Для поднятия автомобиля
Медная смазка Для снижения риска прикипания тормозного диска к ступице и облегчения последующей замены расходника. Также выполняет небольшие антикоррозийные функции.

Замена передних дисков на ВАЗ 2109

Замена переднего тормозного диска на ВАЗ 2109 выполняется согласно пошаговой инструкции, которая располагается ниже.

  • Зафиксировать автомобиль затормозив его ручником и подложив башмаки под заднюю ось.
  • Произвести демонтаж переднего колеса.

  • Открутить крепления суппорта.

  • Снять суппорт.
  • Открутить фиксирующий диск направляющие штифты.

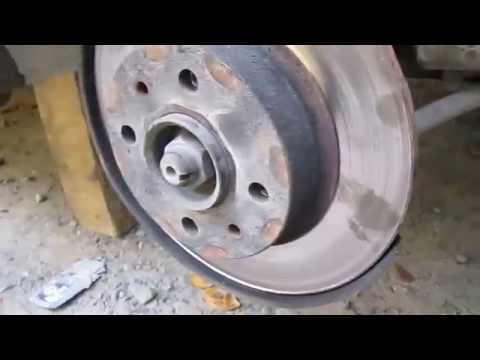

  • Потянуть диск на себя. Если в результате прикипания демонтаж не получается, требуется через проставку нанести удары по диску, периодически проворачивая его. Если повторное использование расходника не предвидится, можно бить непосредственно молотком.

    Демонтаж прикипевшего к посадочному месту диска

Тормозные диски обеспечивают торможение передних колес при движении автомобиля. От их состояния зависит эффективность торможения, а, следовательно, безопасность на дороге. Замену тормозных дисков на ВАЗ 2109 производят в следующих случаях:

  • Толщина достигла предельно допустимой минимальной величины – 10,8 мм. При этом, толщина контролируется обязательно в двух местах. Если износ неравномерный, то замена выполняется в любом случае.
  • На диске имеются царапины большой глубины или сколы.

Такие заметные дефекты на тормозном диске возникают в результате использования некачественных тормозных колодок, неаккуратной езде по неровному дорожному покрытию.

Использование такого тормозного диска неизбежно приведет к его поломке и внезапному торможению на скорости, в лучшем случае — к ухудшению тормозных свойств.

Небольшие царапины на тормозном диске устраняются с помощью специального оборудования. Однако, наличие таких приспособлений может позволить не каждый водитель. В таком случае, тормозной диск подвергается обязательной замене.

Порядок действий.

  1. Поставьте автомобиль на абсолютно ровную поверхность и установите противооткатные приспособления под задние колеса с передней и задней стороны.
  2. Включите первую скорость и исключите любое перемещение автомобиля в горизонтальной плоскости.
  3. Ослабьте колесные болты с той стороны, с которой планируете произвести замену тормозного диска и поднимите автомобиль на домкрате.
  4. Полностью открутите колесные болты и демонтируйте колесо. Установите ваш автомобиль на специальные опоры, для повышения безопасности.
  5. Теперь открутите два болта, предназначенные для крепежа суппорта к рулевому поворотному кулаку и снимите тормозной суппорт. Для облегчения задачи покачайте суппорт вперед назад, чтобы колодки разжались. Внимание! При демонтаже суппорта не допускается откручивание тормозных шлангов, так как это может стать причиной очень резкой утечки тормозной жидкости.
  6. Как только снимите суппорт подвесьте его на проволоке на любой элемент подвески так, чтобы он не мешался при выполнении работ. Это, также, исключит возможное повреждение тормозного шланга.
  7. Сухой тряпкой протрите тормозной диск от грязи и прочего мусора.
  8. Смазывающей жидкостью, например WD-40, обработайте места соединения тормозного диска и ступицы, а также направляющие. Подождите, примерно, 5 минут и приступайте к снятию тормозного диска.
  9. Открутите 2 направляющих с тормозного диска и попытайтесь снять его руками. Если это не удалось, то возьмите резиновый молоток и несильными ударами по всей окружности диска выбейте его со ступицы. Внимание! Будьте осторожны и не наносите слишком сильных ударов, так как диск может расколоться и случайно травмировать вас осколками!
  10. Установите новый тормозной диск, вставьте направляющие и закрутите их. Закручивать их следует равномерно и одинаково, чтобы не испортить резьбу и не нарушить равномерность износа диска в дальнейшем.
  11. Установите суппорт на место, по возможности и необходимости замените тормозные колодки и прикрутите суппорт к рулевому поворотному кулаку.
  12. Установите колесо и затяните колесные болты.
  13. Уберите специальные опоры и опустите автомобиль.
  14. Не забудьте до конца затянуть колесные болты! Многие начинающие водители часто забывают эту многозначительную мелочь и попадают в ДТП. Будьте предельно внимательны!
Читайте также:  Признаки износа вкладышей коленвала

Вот и все! Как вы поняли, замена тормозных дисков на ВАЗ 2109 не требует специальных знаний и умений. Самое главное – это минимум знаний и наличие необходимого набора инструментов. Удачи на дорогах!

Дорогие иномарки комплектуются дисковыми тормозами всех колёс стандартно, что позволяет им, уверенно оттормаживаться с больших скоростей. Явным минусом отечественных машин является не слишком эффективная тормозная система, особенно при динамичной езде. Как же можно исправить такое положение вещей?

Но перед тем как приступать к чтению статьи :

ВНИМАНИЕ! ИЗМЕНЕНИЕ КОНСТРУКЦИИ ТОРМОЗНОЙ СИСТЕМЫ АВТОМОБИЛЯ ЗАПРЕЩЕНО! ТАКОЙ МЕХАНИЗМ НЕ СЕРТИФИЦИРОВАН!АВТОР НЕ НЕСЁТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ ЕСЛИ ВЫ РЕШИТЕ ПОВТОРИТЬ ЭТО!

Повествовательная часть

Пластмассовый виноград, сдутые футбольные мячи на задней полке классических Жигулей, светоотражатели, кубики — рубики от маленьких до размеров оригинала, болтающихся перед глазами автовладельца, закрывая и без того скудный обзор через лобовое стекло — мало, что изменилось с тех времён, на смену им пришли синие лампочки, стильные наклейки, не всегда прямоточные, но ревущие банки глушителей и в отдельных случаях несколько алюминиевых досок в виде спойлера. Это научно-технический прогресс того, что видно, а как быть с тем, чего не видно? Владелец данной восьмёрки "ушёл" с головой в тюнинг "невидимых частей". Справедливости ради нужно оговориться, что он не первый и далеко не последний в своих экспериментах. Некоторые заходят ещё дальше. Существует такая прослойка автолюбителей и приверженцев тюнинга, которые, забираясь в самые его "дебри", попросту переступают ту грань, которая ещё как-то отделяет их машины от автомобилей, использующихся в автоспорте. Проекты тюнинга обычно делятся на несколько этапов, а именно: доводку двигателя, КПП, подвески, кузова и что самое главное на доводку тормозной системы. По мнению специалистов автоспорта тюнинг всегда должен начинаться с модификации тормозов — машину нужно научить останавливаться! О них и более детально об установке ЗДТ (задние дисковые тормоза), я и попытаюсь написать в этой статье. Понятное дело, что мощные иномарки комплектуются дисковыми тормозами всех осей стандартно, что позволяет им, уверено оттормаживаться с больших скоростей. Тормозная система отечественных машин оборудована задними барабанными тормозными механизмами и является не слишком эффективной, особенно при динамичной езде. Многим водителям знакома потерявшая свою информативность педаль тормоза, вследствие перегрева всей тормозной системы, например, на затяжном спуске. Согласитесь, достаточно неприятная ситуация. В данном случае я решил исправить этот недостаток кардинально и научить свою машину останавливаться не хуже иномарок. Передние невентилируемые тормозные механизмы с дисками диаметром 240мм были заменены большими по диаметру вентилируемыми "блинчиками" от нового семейства ВАЗ 2110 16V диаметром 264мм, что само по себе дало существенную прибавку к заложенной ещё заводом — производителем эффективности торможения. Родные же остались не у дел и были свалены в угол гаража. Это произошло около года назад и всё это время "мучила" мысль о ЗДТ. И вот, в одну солнечную, тёплую субботу сентября, было решено положить этому "начало". Более серьёзную модернизацию тормозной системы решили начать с установки задних дисковых тормозов. В "кузов" восьмёрки были загружены старые тормозные механизмы от передней оси и дополнительные спец детали. На небольшом СТО, установив восьмёрку на домкраты, и была откручена первая гайка. При наличии необходимого инструмента и сноровки вся работа занимает не более 4 часов. Процедуры установки достаточно просты.

Читайте также:  Ваз 2107 инжектор какой бензин заливать

*Особенности использования подобного комплекта

тормозные суппорта – использовать стандартные передние супорта от ВАЗ 2108;
тормозные шланги – использовать передние тормозные шланги, т.к. стандартные металлические трубки не дотягиваются;
тормозные колодки – я использовал колодки Lucas, 1 комплект;
болты и гровера – советую использовать болты M10х1,25 длинной 30мм – 12шт. с гроверами;
дистанционные шайбы – шайбы ролика натяжителя ГРМ нового образца ВАЗ 2108, 8шт.;
пластины крепления суппорта (планшайбы) – 2шт., полностью нестандартная деталь, требующая точнейшего изготовления с применением координатного станка;
тормозные диски – я использовал стандартные передние тормозные диски диаметром 240мм. Предварительно их необходимо проточить под посадочный диаметр ступицы 60мм (в стандарте 58мм). По каким-либо соображениям Вы можете проточить
ступицу, а не тормозной диск ваз 2109.

*Для разборки штатной системы тормозов барабанного типа, можно пользоваться инструкцией по ремонту «тазика»

Снять колёсный диск. Ослабить натяжку тросов ручника и свести задние колодки, ключем на 12 отворачиваем две направляющие шпильки .При помощи молотка, очень аккуратно сбить тормозной барабан, предварительно почистив щеткой по металлу посадочное место на ступице и побрызгав ВД-40. Делать это нужно постепенно и по всей окружности. Не всегда он может сходить с посадочного места легко, поэтому советуем бить или резиновым молотком, или через деревянную проставку постоянно проворвачивая тормозной барабан ваз 21099.
